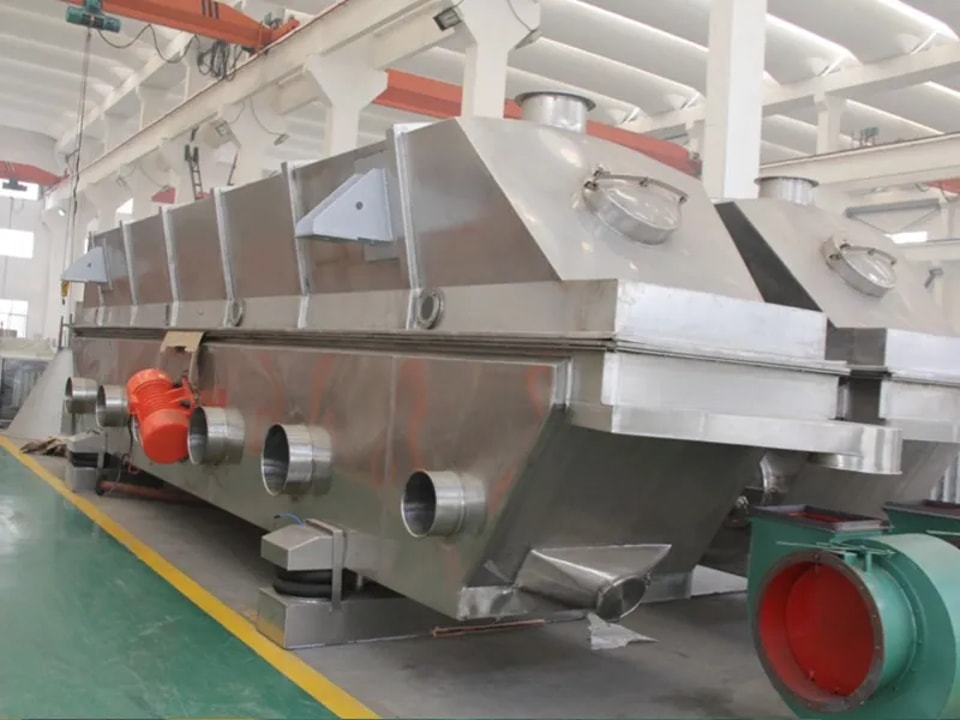

ZLG — вибрационная сушилка с псевдоожиженным слоем

Принцип работы вибрационной сушилки кипящего слоя

1. Подача горячего воздуха

   Горячий воздух подается в нижнюю часть оборудования и равномерно распределяется по слою через воздухораспределительную плиту.
2. Псевдоожижение

   Частицы поднимаются и сталкиваются друг с другом под действием достаточной скорости воздушного потока, образуя кипящий слой.
3. Вибропомощь

   Горизонтальная или вертикальная механическая вибрация улучшает текучесть материала, предотвращает слипание частиц и регулирует время пребывания для равномерной сушки.
4. Процесс сушки

   Полный контакт между материалом и горячим воздухом ускоряет испарение влаги, а пар удаляется вместе с воздушным потоком.
5. Выгрузка материала

   Высушенные материалы выходят через разгрузочное отверстие, после чего собираются для последующей обработки и упаковки.







   Эксплуатационные характеристики вибрационной сушилки кипящего слоя

   По сравнению с традиционными сушилками со стационарным слоем, данная установка лучше справляется с агломерирующимися и липкими материалами, обеспечивая более высокую эффективность сушки и равномерное качество продукта. Параметры, включая частоту вибрации, температуру горячего воздуха и объем воздушного потока, могут быть отрегулированы в соответствии с различными материалами.

   1. Вибрация снижает минимальную скорость воздуха для псевдоожижения, сокращая потребление воздуха и унос пыли. Вспомогательные системы могут иметь меньшие габариты, что снижает общую стоимость оборудования и обеспечивает значительную экономию энергии.
   2. Время пребывания материала регулируется с помощью параметров вибрации. Режим идеального вытеснения снижает требования к однородности частиц и позволяет стабильно получать равномерно высушенные продукты.
   3. Вибрация способствует диспергированию материала. Правильная настройка вибрации обеспечивает плавную сушку в кипящем слое для материалов, склонных к агломерации и каналообразованию в обычных аппаратах с псевдоожиженным слоем.
   4. Умеренный обратный поток и низкая скорость воздуха минимизируют повреждение частиц. Это идеальное решение для материалов, требующих сохранения целостности кристаллической формы и гладкой поверхности частиц.
   5. Вибрация создает шум, а некоторые быстроизнашивающиеся детали имеют меньший срок службы по сравнению с другими типами сушилок.



   Применяемые материалы

   Подходит для различных гранулированных и порошкообразных материалов с хорошими характеристиками псевдоожижения.

   1. Химическая промышленность: катализаторы, смолы, полимерные частицы
   2. Фармацевтика: лекарственные гранулы, витаминные пеллеты
   3. Пищевая промышленность: приправы, пищевые добавки, зерновые, сахарные продукты
   4. Удобрения: комплексные удобрения, удобрения с микроэлементами
   5. Переработка минерального сырья: минеральные порошки, оксиды металлов
   6. Пластмассы: пластиковые гранулы, цветные суперконцентраты



   Оптимизация оборудования

   На основе отзывов о практическом применении были проведены следующие основные структурные обновления:

   1. Секционная конструкция воздухозаборника с зонами предварительной сушки, интенсивной сушки и охлаждения.
   2. Быстросборные верхняя и нижняя части станины для удобной и тщательной очистки.
   3. Нижний воздухозаборник заменяет традиционный заборник с перегородками, обеспечивая равномерное распределение тепла, однородную сушку и низкое сопротивление системы.
   4. Увеличенная конструкция верхней части станины централизует отвод выхлопных газов, сокращает количество точек очистки и улучшает показатели сушки.
   5. Язычковые газораспределительные решетки обеспечивают постоянное направление воздушного потока, низкий перепад давления, стабильную транспортировку материала и отсутствие утечек продукта.
   6. Интегрированная структура сушки и охлаждения обеспечивает высокую производительность и гибкую регулировку. Может быть оснащена холодильным осушителем для охлаждения и осушения приточного воздуха, предотвращая повторное поглощение влаги при охлаждении.

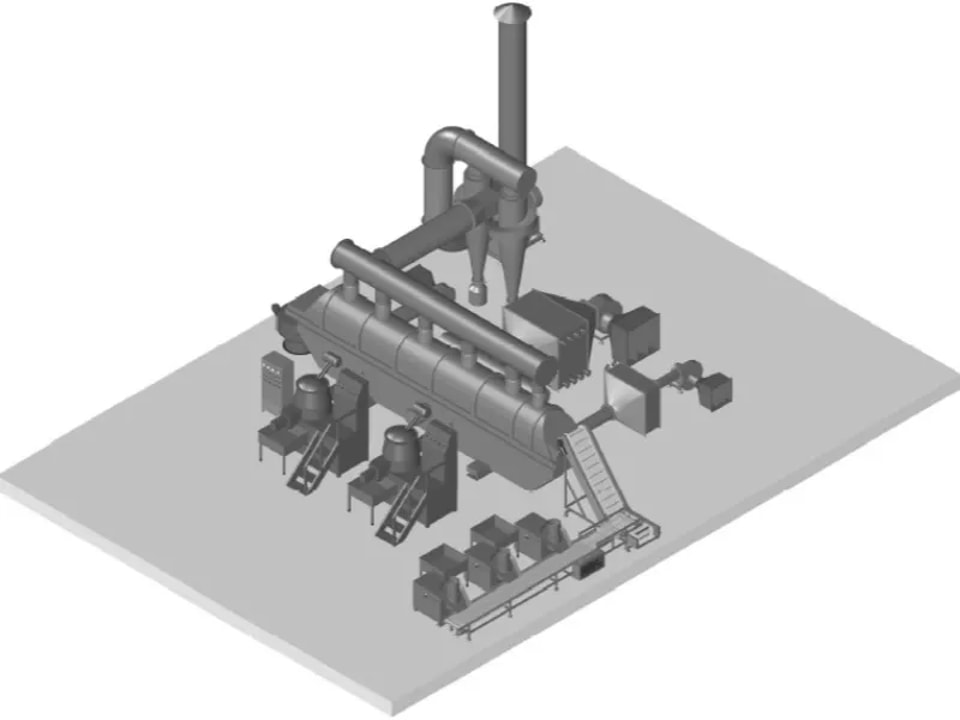

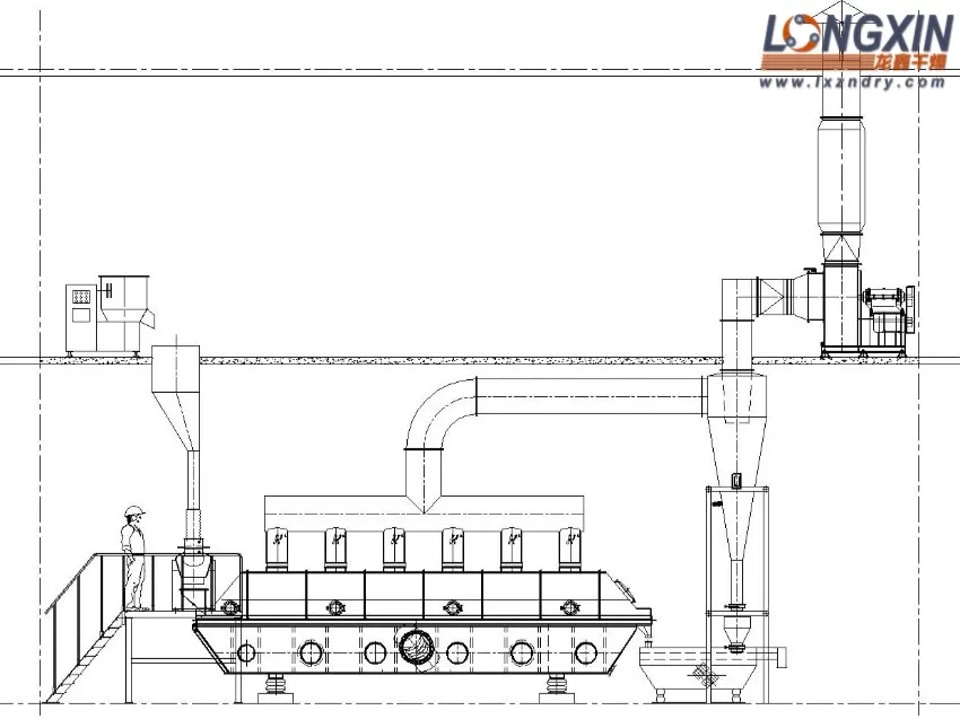

   Технологическая схема 1 вибрационной сушилки с кипящим слоем — интегрированная сушка и охлаждение

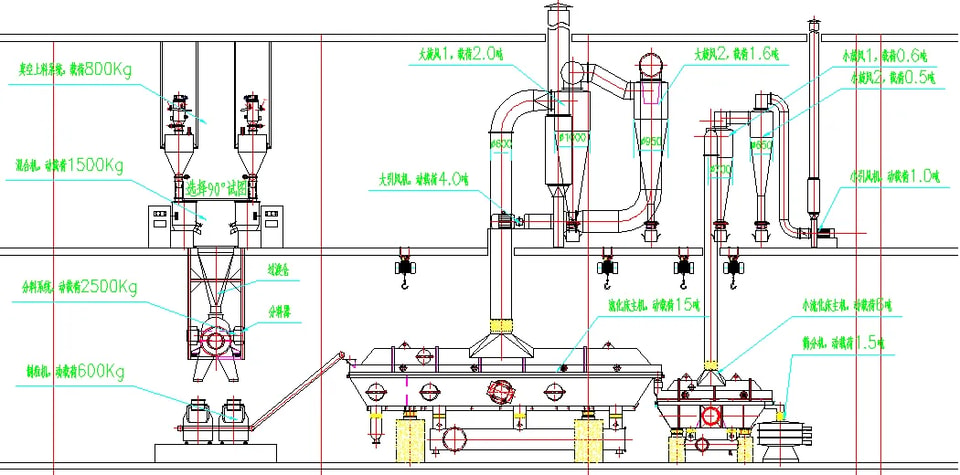

   Технологическая схема 2 вибрационной сушилки с кипящим слоем — последовательная сушка и охлаждение в двух установках
