Вибрационная сушилка с псевдоожиженным слоем

Обзор оборудования для сушки во виброкипящем слое

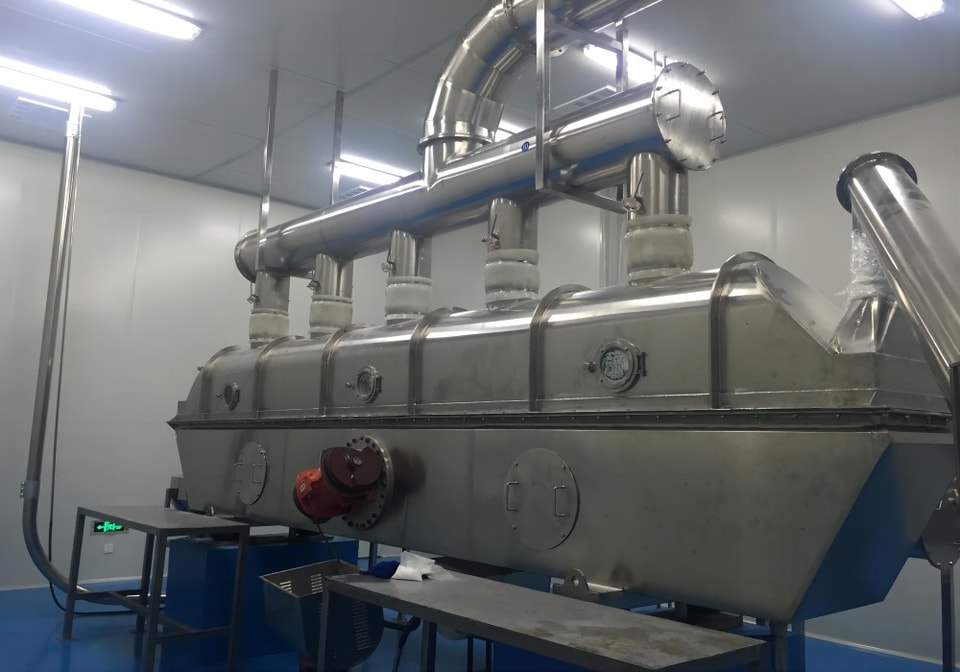

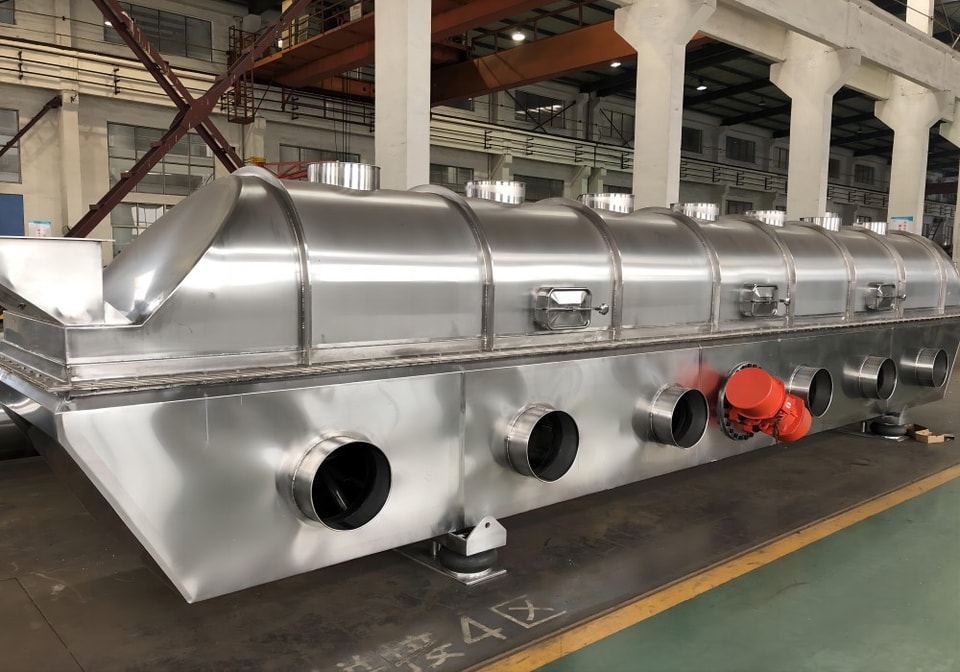

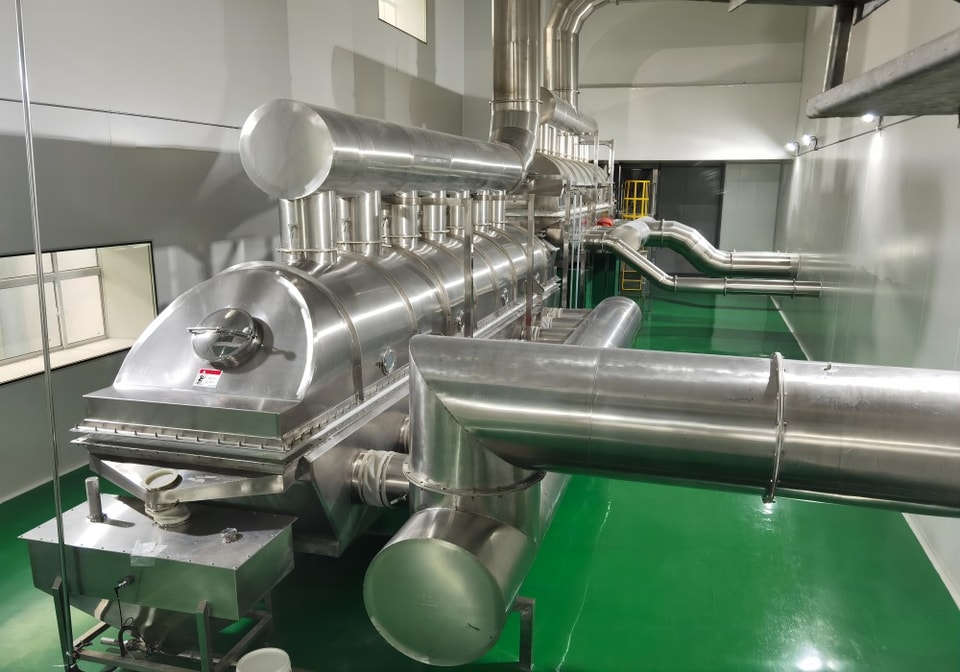

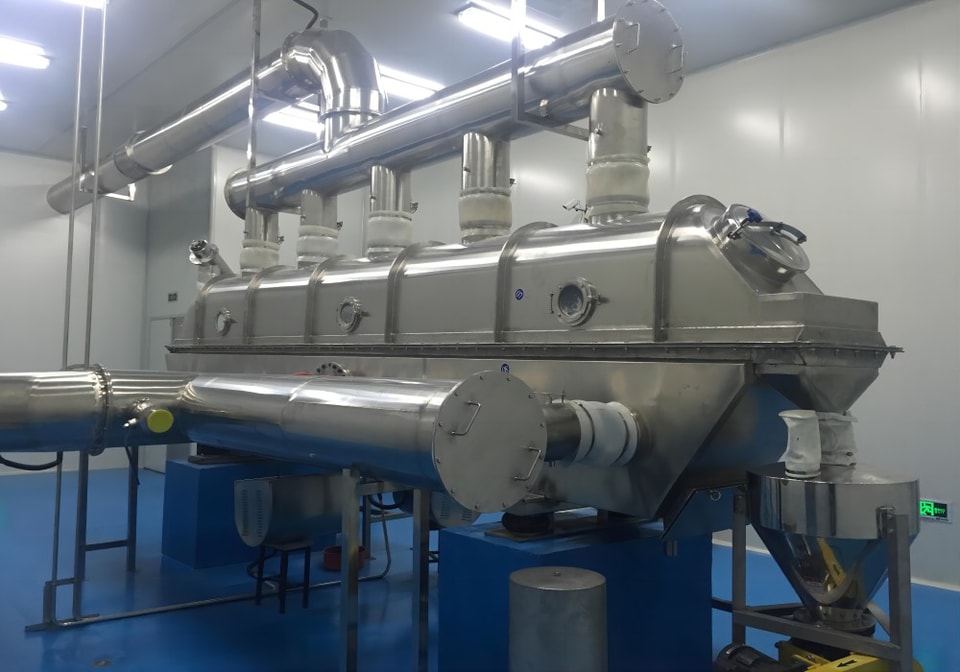

Линейная вибрационная сушилка с кипящим слоем серии ZLG — это новый тип сушильного и охлаждающего оборудования, разработанный на основе передовых зарубежных технологий и более чем десятилетнего опыта сушки. Оборудование широко применяется в различных отраслях. Вибрационный кипящий слой не только обеспечивает эффективную сушку, но и в зависимости от технологических требований может выполнять гранулирование, охлаждение, распыление небольшого количества жидкости, просеивание и транспортировку.

Вибрационная сушилка с кипящим слоем представляет собой усовершенствованную сушилку с подачей горячего воздуха. Во время работы вибрационный двигатель или другой привод создает колебания, заставляя материал перемещаться скачкообразно по воздухораспределительной плите. Одновременно материал контактирует с горячим воздухом, подаваемым под плиту, обеспечивая тепло- и массообмен. Нижний короб формирует стабильную воздушную камеру для слоя материала. Регулировка вытяжного вентилятора поддерживает небольшое разрежение в верхней части слоя и верхнем коробе, обеспечивая оптимальные условия сушки и предотвращая утечку пыли. Воздухораспределительная плита поддерживает материал и равномерно распределяет горячий воздух.

Принцип работы

Сушилка с вибрационным кипящим слоем усиливает вибрацию слоя материала в процессе его псевдоожижения, обеспечивая перемещение и разрыхление материала. Сочетание этих процессов создает эффект псевдоожижения нижнего слоя.

Главное отличие от традиционной сушилки с кипящим слоем заключается в том, что транспортировка и псевдоожижение материала в обычной сушилке полностью обеспечиваются потоком воздуха, то есть горячим воздухом, тогда как в вибрационной сушилке основную роль играет вибрационный привод. Благодаря этому снижается минимальная скорость псевдоожижения материала, особенно гранул в нижней части слоя. Это улучшает качество псевдоожижения частиц на воздухораспределительной плите и позволяет нормально сушить материалы, которые трудно псевдоожижать.

Эксплуатационные характеристики

1. Благодаря вибрации снижается минимальная скорость псевдоожижающего воздуха, что значительно уменьшает необходимый объем воздуха и, соответственно, унос пыли. Это обеспечивает заметный энергосберегающий эффект.
2. Регулируя параметры вибрации, можно легко изменять поведение материала в сушилке. Поршневой режим работы снижает требования к однородности гранулометрического состава материала и облегчает получение равномерно высушенного продукта.
3. Вибрация способствует разрыхлению материала. При выборе подходящих параметров вибрации материалы, склонные к агломерации или образованию каналов в обычных установках с псевдоожиженным слоем, могут равномерно перемещаться и сушиться.
4. Поскольку интенсивная циркуляция отсутствует, скорость воздушного потока также ниже, чем в обычной установке с псевдоожиженным слоем, поэтому частицы материала повреждаются в меньшей степени. Установка подходит для сушки материалов, при которой необходимо сохранить кристаллическую структуру и блеск поверхности частиц.
5. Из-за вибрации установка создает шум. Кроме того, срок службы отдельных компонентов оборудования ниже, чем у сушилок других типов.

Модернизация оборудования

Основываясь на опыте пользователей, мы внесли смелые изменения в конструкцию традиционной вибрационной сушилки с псевдоожиженным слоем. Другие небольшие конструктивные изменения здесь не рассматриваются. Основные улучшения следующие:

1. В оборудовании используется раздельная подача воздуха; предусмотрены зоны предварительной сушки, интенсивной сушки и охлаждения.
2. Оборудование оснащено быстросъемной конструкцией верхней части и камеры псевдоожижения, что позволяет легко и быстро очищать основные компоненты установки.
3. В конструкции воздухораспределительной системы мы заменили традиционную схему подачи воздуха на подачу воздуха по ходу движения материала. Это обеспечивает равномерное и рациональное распределение воздуха по поверхности слоя, равномерный нагрев материала и однородность продукта, а также снижает сопротивление системы.
4. Расширенная конструкция корпуса позволяет сократить количество вытяжных патрубков над слоем, уменьшить число участков, требующих очистки, и повысить эффективность сушки.
5. В зависимости от характеристик высушиваемого материала в псевдоожиженной сушилке используется язычковая перфорированная плита. Направление воздушного потока остается неизменным, перепад давления невелик, материал распределяется равномерно и быстро, утечки отсутствуют.
6. В системе используется конструкция объединенной сушильной и охлаждающей камеры, обеспечивающая высокую производительность и широкий диапазон регулировки. Кроме того, в системе охлаждения может применяться установка холодильного осушения, которая принудительно охлаждает и осушает входящий воздух, обеспечивая эффективное охлаждение материала и предотвращая его повторное увлажнение в процессе охлаждения.
