Лопастная сушилка

Лопастная сушилка с полым валом — это оборудование непрерывного действия, работающее на принципе теплопроводности. Благодаря тому, что перемешивающие лопасти напоминают весла, их называют лопастными сушилками, а за рубежом они также известны как желобчатые или смесительные сушилки. Поскольку тепло, необходимое для сушки, передается косвенным путем через теплоноситель, процесс не требует или требует лишь минимального количества газа для отвода влаги. Это значительно снижает потери тепла с воздушным потоком и повышает коэффициент использования энергии, делая оборудование энергосберегающим. Лопастные сушилки широко применяются для сушки порошкообразных, гранулированных, фильтровальных и пастообразных материалов в таких отраслях, как нефтехимия, химическая промышленность, металлургия, пищевая промышленность, медицина, производство пестицидов и др.

Принцип работы полой лопастной сушилки

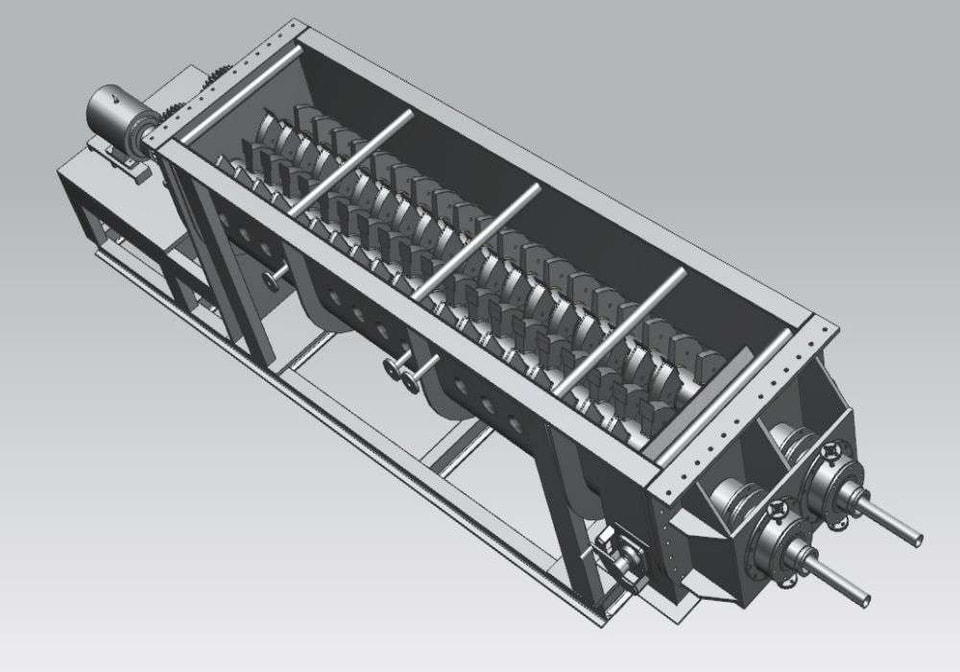

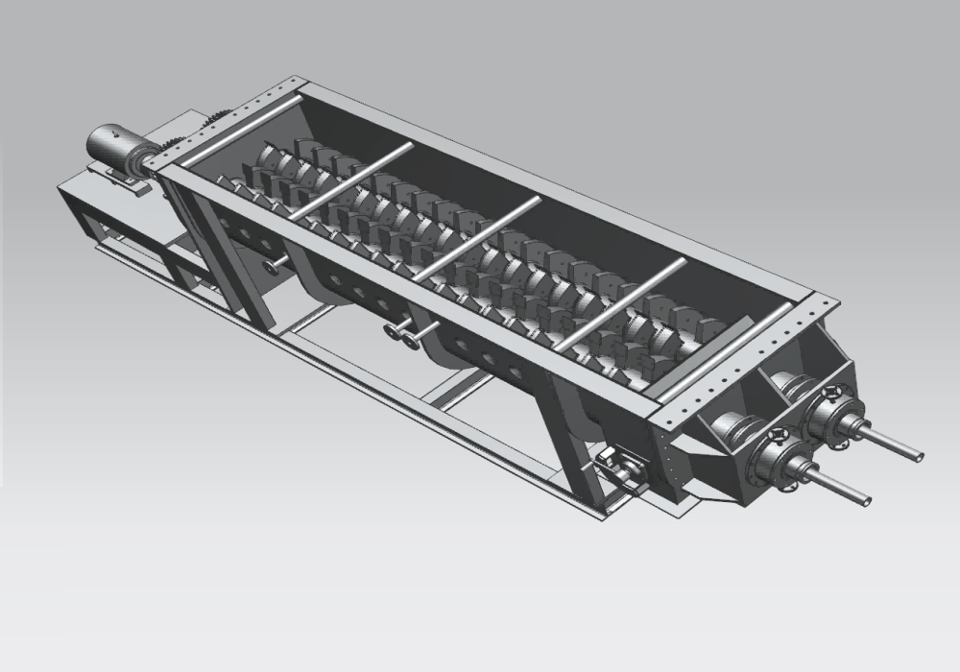

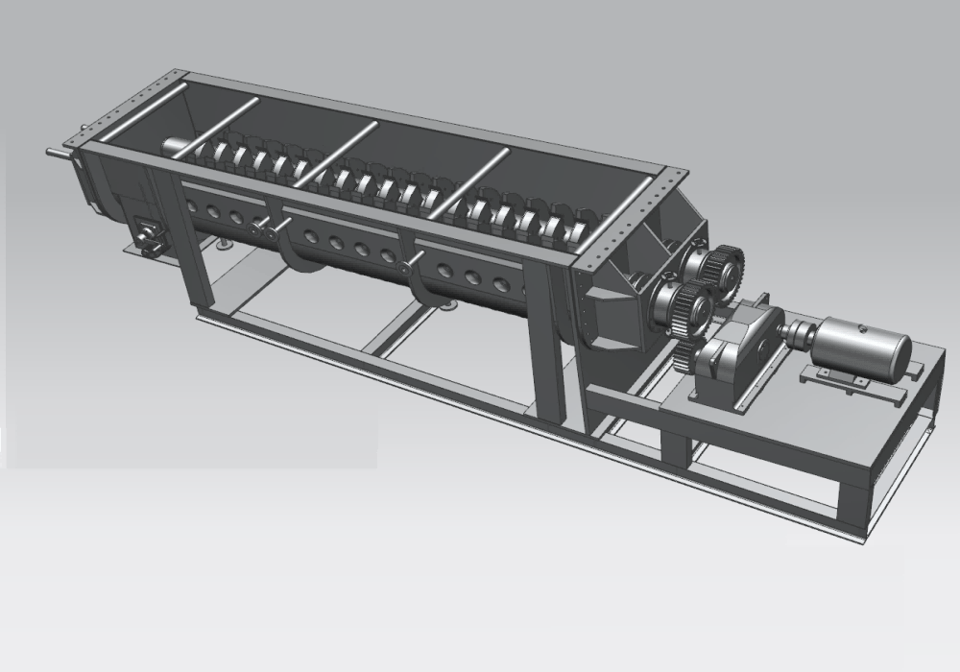

Конструкция полой лопастной сушилки состоит из лопастей, перемешивающих валов и стенок корпуса. Площадь теплопередачи лопастей составляет большую часть общей поверхности, поэтому оборудование компактно, а удельная площадь теплообмена на единицу объема велика. Кроме того, интенсивное перемешивание заставляет материал активно переворачиваться, обеспечивая высокий коэффициент теплопередачи, что позволяет минимизировать занимаемую площадь и снизить затраты на инфраструктуру предприятия. Объем газа в процессе сушки невелик, скорость потока низкая, и количество уносимой пыли минимально. Это упрощает систему очистки газов и позволяет использовать оборудование меньшего объема, экономя инвестиции в очистные установки.

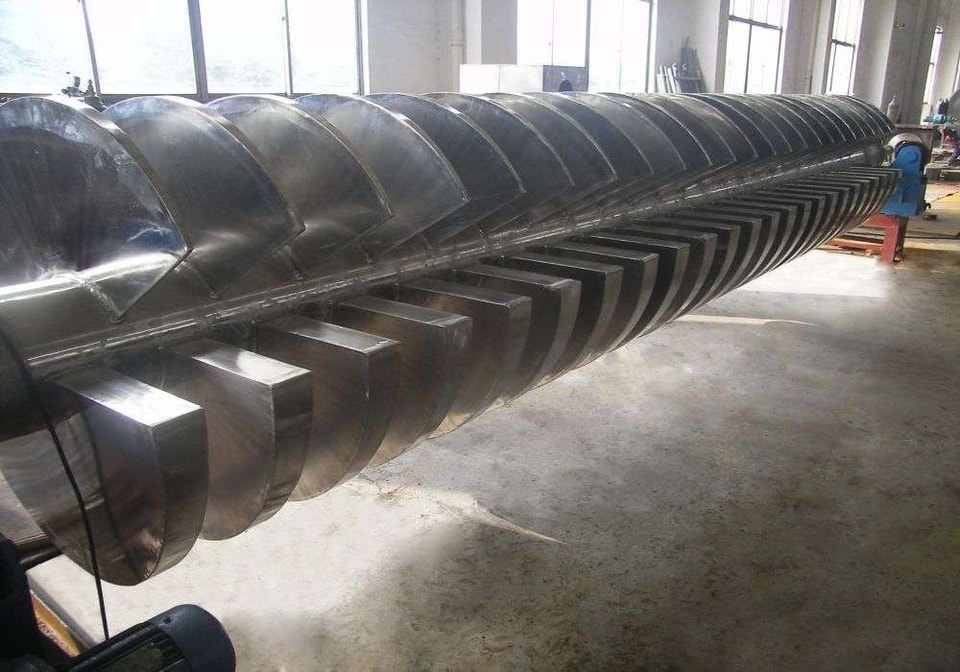

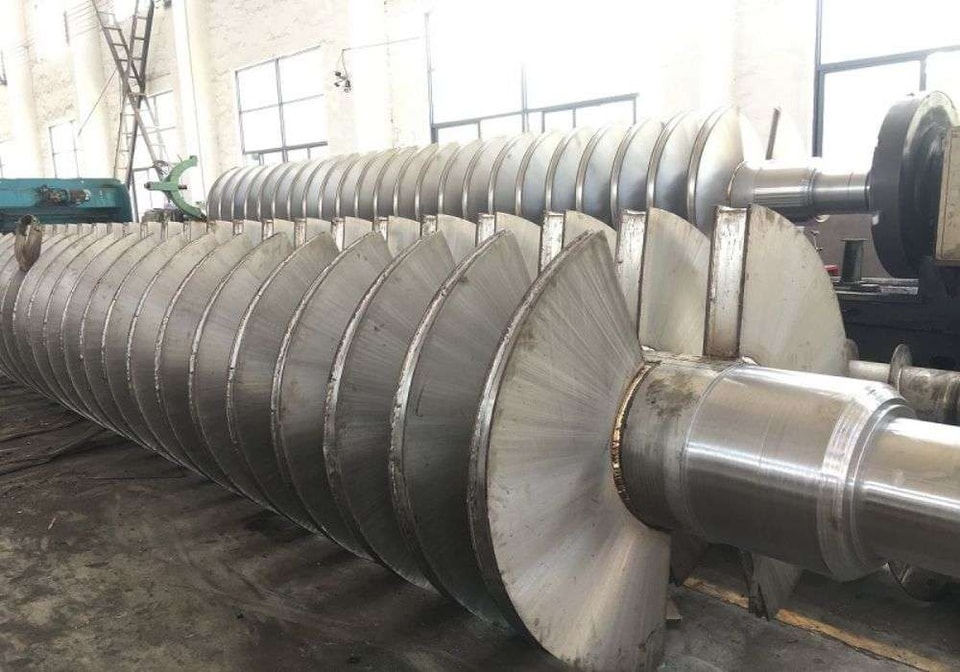

Благодаря особой форме лопастей материал подвергается сжатию и разрыхлению в процессе сушки, что интенсифицирует испарение влаги. Степень заполнения камеры материалом очень высока и может достигать 80–90%. Время пребывания материала можно регулировать, изменяя скорость подачи, частоту вращения вала и уровень заполнения, в диапазоне от нескольких минут до нескольких часов. Кроме того, движение материала от загрузочного к выгрузному отверстию близко к поршневому, а разброс времени пребывания минимален, что обеспечивает равномерную влажность готового продукта. Лопасти установлены на валу под определенным осевым углом, что обеспечивает непрерывное перемещение и сушку.

Эксплуатационные характеристики полой лопастной сушилки
1. Низкое энергопотребление и малые эксплуатационные расходы: компактная конструкция, большая эффективная площадь теплопередачи и минимальная занимаемая площадь;
2. Широкий спектр применения: использование различных теплоносителей позволяет обрабатывать термочувствительные материалы, а также материалы, требующие высокотемпературной сушки. Типовые среды: водяной пар, термомасло, горячая вода, охлаждающая вода и др. Подходит для непрерывной и периодической сушки в различных отраслях.
3. Тщательное перемешивание, высокая тепловая эффективность и отличный эффект сушки;
4. Валы лопастей могут входить в зацепление друг с другом, обеспечивая эффект самоочистки и предотвращая налипание материала на стенки;
5. Минимальный унос пыли, низкие потери материала и экологическая безопасность; для работы с токсичными материалами или при необходимости рекуперации растворителей возможна работа в замкнутом цикле или под вакуумом.

Область применения
Лопастные сушилки успешно применяются в пищевой, химической, нефтехимической промышленности, производстве красителей, переработке промышленных шламов и других областях. Характеристики теплопередачи, охлаждения и перемешивания позволяют выполнять следующие операции: обжиг (низкотемпературный), охлаждение, сушка (с рекуперацией растворителя), нагрев (плавление), проведение реакций и стерилизация.
1. Использование теплопроводности теплоносителя позволяет выполнять низкотемпературный обжиг. Примеры: превращение дигидрата сульфата кальция (CaSO4·2H2O) в полуводный сульфат кальция (CaSO4·1/2H2O), кальцинация бикарбоната натрия (NaHCO3) в кальцинированную соду (Na2CO3) и т.д.
2. Охлаждение с использованием хладагентов, таких как вода или рассол. Например, лопастные охладители соды в содовой промышленности заменили старые воздушные охладители, что позволило сэкономить энергию, отказаться от систем очистки отходящих газов и снизить расходы. Также применяется для охлаждения порошков диоксида титана, никеля, сплавов и др. В одной установке материал может быть охлажден с 1000°C до менее чем 40°C.
3. Основная функция сушки без использования горячего воздуха обеспечивает идеальные условия для рекуперации растворителей и контроля окружающей среды. Это особенно важно для легковоспламеняющихся, окисляющихся материалов и продуктов, требующих возврата растворителя. Широко используется в тонкой химии и нефтехимии.
4. Равномерность температуры и влажности по всей длине вала позволяет использовать устройство для нагрева, плавления или проведения твердофазных реакций. Оборудование успешно применяется в производстве сложных удобрений и модифицированного крахмала. Также лопастные сушилки подходят для стерилизации пищевых продуктов и муки: большая площадь нагрева быстро доводит материал до температуры стерилизации, исключая длительный нагрев, который может ухудшить качество продукта.
