Сушилка с кипящим слоем закрытого цикла с азотной защитой
Сушилка с кипящим слоем закрытого цикла с азотной защитой — это оборудование, специально разработанное для материалов, чувствительных к кислороду, склонных к окислению или взрывопожароопасных. В качестве сушильного агента используется азот, а система работает в полностью закрытом цикле. Это гарантирует отсутствие контакта материала с кислородом воздуха, предотвращая реакции окисления или взрывы, и позволяет рекуперировать растворители. Благодаря уникальному принципу работы сушилки закрытого цикла широко применяются в химической, фармацевтической и пищевой промышленности. Контроль среды сушки не только повышает эффективность процесса, но и гарантирует высокое качество готовой продукции.
Сушилка с кипящим слоем закрытого цикла состоит из основного блока сушки, газотвердофазного сепаратора, поверхностного охладителя, циркуляционного вентилятора, нагревателя и других компонентов. Она в основном используется для материалов, выделяющих растворители, требующих анаэробных условий или выделяющих токсичные/пахучие газы. Традиционные системы не являются закрытыми, что ведет к выбросам сточных вод и газов, потере растворителей и загрязнению среды. Кроме того, циклическая подача часто вызывает смешивание влажных материалов, что приводит к неоднородной влажности продукта. Перегрев и избыток кислорода также создают риск самовозгорания растворителей. Для решения этих проблем Longxin Drying разработала новую систему сушки в кипящем слое закрытого цикла (патент №: ZL 2020 2 1689649.6). Оборудование полностью герметично и защищено инертным газом, что исключает контакт с воздухом. Оно обладает взрывозащищенными свойствами и предотвращает утечку запахов и паров растворителей. Закрытая рекуперация растворителей защищает экологию и приносит значительную экономическую выгоду за счет повторного использования ресурсов.
Принцип работы сушилки MFG с кипящим слоем закрытого цикла
Система сушки в кипящем слое с азотной защитой включает сушилку, узлы загрузки и выгрузки, блок закрытой циркуляции и блок рекуперации растворителя. На корпусе сушилки установлены трубы обогрева горячей водой для поддержания стабильной температуры цилиндра и предотвращения конденсации растворителя из-за колебаний температуры окружающей среды. На бункере установлен онлайн-пробоотборник для проверки соответствия влажности материала стандартам во время пусконаладки.
Внутри сушилки установлен рукавный фильтр с высокоэффективной импульсной очисткой в режиме оффлайн. Это гарантирует отсутствие пыли в отработанном газе (эффективность сбора >99,5%) и защищает охладители и нагреватели. Применяется режим периодической автоматической подачи и выгрузки, что позволяет точно контролировать конечную влажность низкотемпературных материалов, исключает обратное смешивание и обеспечивает равномерность просушки.
Блок закрытой циркуляции обеспечивает полную герметичность с заполнением инертным газом для изоляции воздуха, обеспечивая взрывобезопасность и предотвращая утечку паров растворителей. Закрытая рекуперация растворителей обеспечивает нулевой выброс сточных вод и газов, что экологично и экономически выгодно.

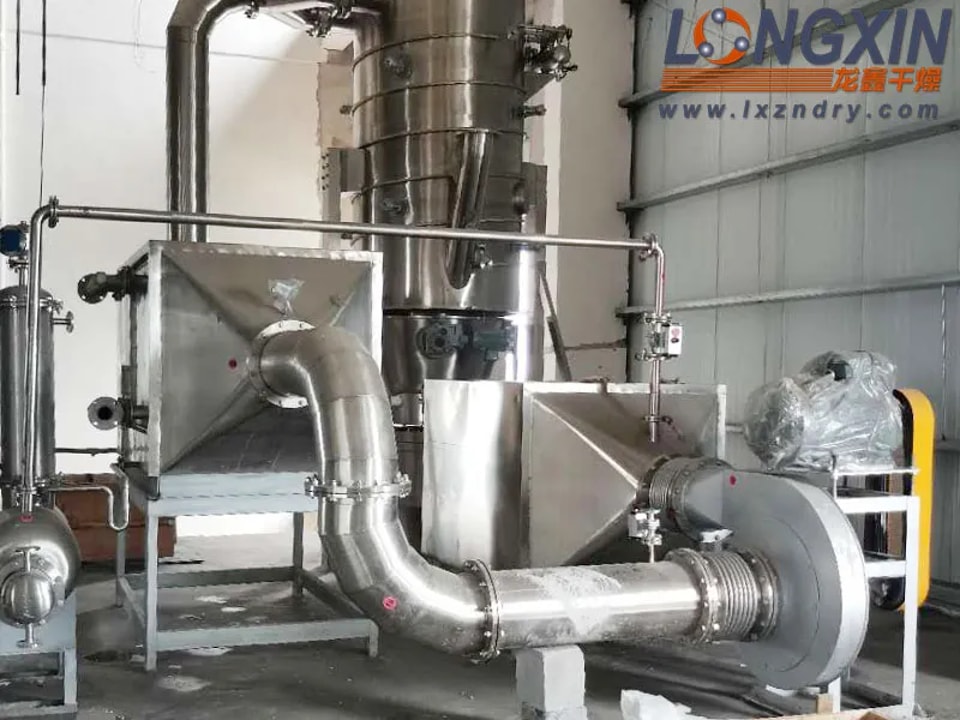

Блок закрытой циркуляции состоит из первичного рукавного фильтра, конденсатора, циркуляционного вентилятора, фильтра тонкой очистки и нагревателя. Сушилка соединена трубопроводом с первичным фильтром. Влажный газ и остаточная пыль поступают в фильтр для очистки. Датчик дифференциального давления контролирует состояние рукавов; импульсная очистка активируется только при достижении порога, что снижает расход азота.

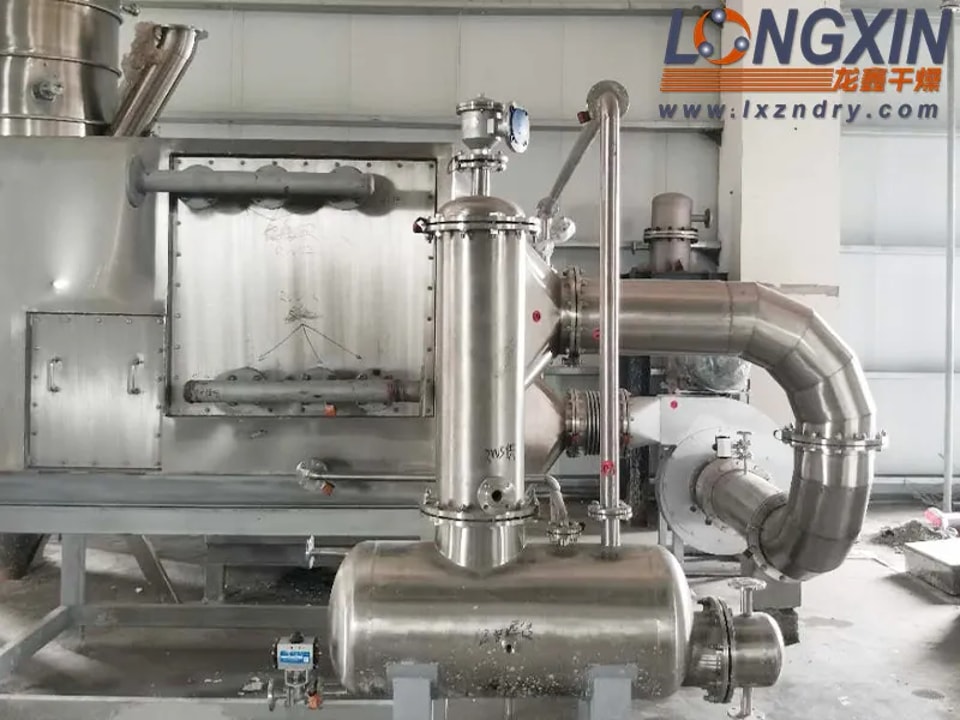

Очищенный газ поступает в конденсатор, где перегородки отделяют сконденсированный растворитель от азота. Рекуперированный растворитель направляется в блок сбора. В качестве хладагента используется охлажденный рассол. Датчик влажности на линии между конденсатором и вентилятором контролирует состояние азота. Если влажность превышена, азот возвращается на повторную осушку. Сухой азот с низкой влажностью ускоряет сушку, заменяя внутреннюю влагу и исключая влияние погодных условий.
Герметичный циркуляционный вентилятор подает азот на фильтр для глубокой очистки, гарантируя чистоту газа. Очищенный азот нагревается и возвращается в сушилку для удаления влаги из материалов, замыкая цикл сушки.

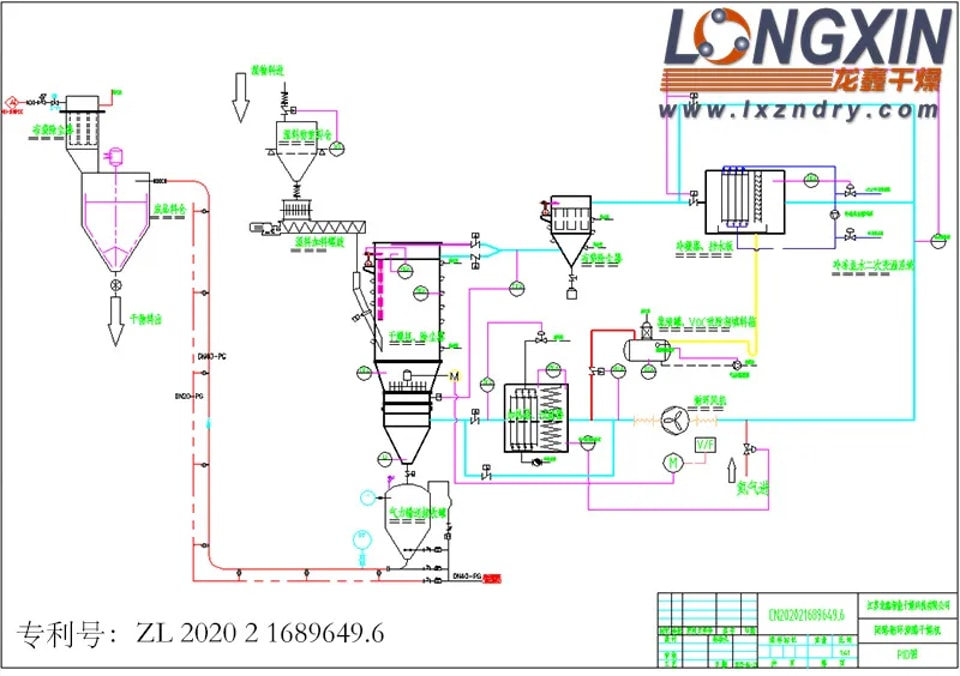

Схема технологического процесса сушилки MFG с кипящим слоем закрытого цикла
Ключевые особенности сушилки MFG с кипящим слоем закрытого цикла
Сушилка с кипящим слоем с азотной защитой широко применяется в фармацевтической, химической и пищевой промышленности, особенно там, где требуются стерильные, бескислородные или взрывозащищенные условия. В фармацевтике она минимизирует потери летучих органических растворителей при сушке ингредиентов и обеспечивает безопасность персонала.
- Полностью закрытая циркуляция: Изолирует материалы от окружающего воздуха и повышает безопасность процесса.
- Нулевой уровень выбросов: Практически не образует отработанных газов, экологически безопасна.
- Рекуперация растворителей: Высокоэффективная переработка растворителей снижает затраты и загрязнение среды.
- Высокая степень автоматизации: Система управления контролирует температуру, содержание кислорода, давление и другие параметры для стабильной работы.
- Энергосбережение: Повторное использование инертного газа снижает энергопотребление.
- Превосходное качество продукции: Отсутствие контакта с кислородом сохраняет химическую стабильность материалов.
- Соответствие стандартам безопасности: Снижает риск возгорания и взрыва при работе с легковоспламеняющимися веществами.
- Широкая применимость: подходит для сушки различных материалов в определенных атмосферных условиях.
Техническая модернизация сушилки в кипящем слое с циркуляцией азота
- Управление с помощью сенсорного экрана ПЛК обеспечивает удобную и стабильную работу. Строгая функция блокировки предотвращает ошибки ручного управления.
- Автономная импульсная очистка рукавных фильтров обеспечивает более эффективное удаление пыли, чем онлайн-очистка или встряхивание цилиндра, предотвращая образование застойных зон материала.
- Рукавные фильтры с жестким каркасом и верхним креплением облегчают разборку и очистку без необходимости проникновения внутрь цилиндра, что улучшает условия труда.
- Автоматическая подача под отрицательным давлением с помощью встроенного вытяжного вентилятора снижает трудозатраты.
- Автоматическая герметичная выгрузка исключает перекрестное загрязнение и снижает интенсивность труда.
- Встроенная перемешивающая структура предотвращает сводообразование и застой материала, оптимизируя эффект сушки в кипящем слое.
- Бесшовная круговая конструкция без мертвых зон обеспечивает быструю очистку и отсутствие перекрестного загрязнения, полностью соответствуя стандартам GMP.
- Возможность полностью автоматической непрерывной работы без участия оператора при подключении к системе пневмотранспорта.
- Дренажное устройство, установленное в основании машины, быстро удаляет остатки промывочной воды.
- Простота в эксплуатации, разборке и очистке, полное соответствие требованиям GMP.
- Превосходная общая герметичность и работа под отрицательным давлением соответствуют спецификациям GMP.
- Двойной антистатический встряхивающий рукавный фильтр или фильтр из нержавеющей стали с обратной продувкой для специальных нужд. Резиновое расширительное уплотнительное кольцо и контроль сжатого воздуха обеспечивают герметичность. Датчик пыли на выхлопном трубопроводе сблокирован с системой ПЛК для обеспечения безопасности продукта.
- Опциональное взрывозащищенное исполнение (2 бар или 10 бар) с надежным заземлением для защиты персонала, оборудования и окружающей среды.
- Опциональный узел выгрузки с подъемным опрокидывателем или вакуумной выгрузкой со встроенным сухим гранулятором обеспечивает беспыльную выгрузку, соответствуя нормам чистого производства GMP.
