Высокоскоростная центробежная распылительная сушилка

Обзор оборудования для центробежной распылительной сушки
Распылительная сушка — это процесс, при котором жидкий продукт непосредственно контактирует с горячим воздухом или другим газом, в результате чего влага испаряется и образуется сухой продукт. Исходным сырьём могут быть раствор, эмульсия, суспензия, расплав или паста. В зависимости от требований сухой продукт может иметь порошкообразную, гранулированную, полую или шарообразную форму.

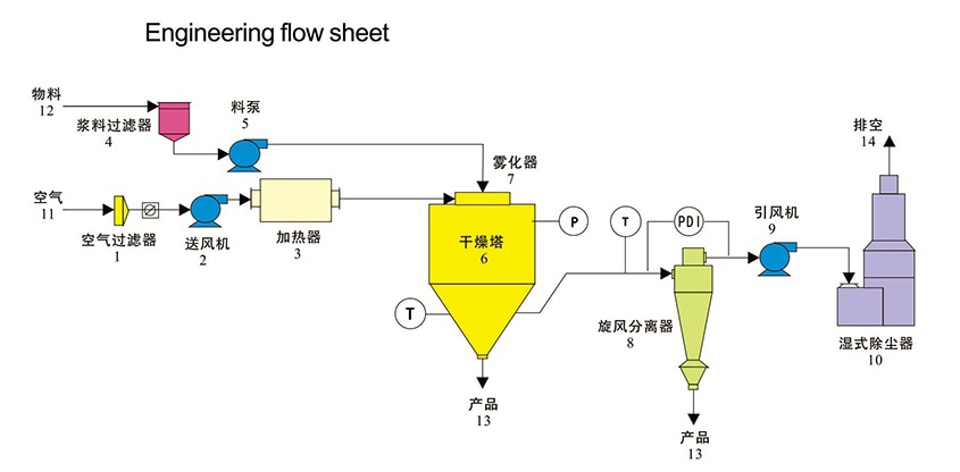

Центробежная распылительная сушилка представляет собой сушильную установку с циркуляцией горячего воздуха, параллельным потоком и центробежным распылением. Воздух в качестве сушильного агента проходит через фильтры первичной и средней очистки, нагревается в калорифере и поступает в воздухораспределитель в верхней части сушильной камеры. Жидкий материал насосом подаётся к высокоскоростному центробежному распылителю, расположенному в верхней части камеры, где под действием центробежной силы превращается в мельчайшие капли тумана и контактирует с горячим воздухом. Готовый продукт непрерывно собирается в нижней части сушильной камеры и в циклоне, после чего очищенный от пыли отработанный воздух выбрасывается вентилятором.

Принцип работы центробежной распылительной сушилки
В центробежной распылительной сушилке материал распределяется под действием центробежной силы высокоскоростного распылительного диска, превращаясь в туман, и мгновенно высушивается горячим воздухом, поступающим через воздухораспределитель спиральной формы. Поскольку жидкость выбрасывается с края диска быстро вращающегося распылителя с линейной скоростью более 110 м/с, диаметр капель получается значительным, поэтому сушильная камера должна иметь большой диаметр. Благодаря центробежному распылению капли имеют относительно однородный размер и быстро высыхают при контакте с горячим воздухом. В результате образуется преимущественно полый порошок с равномерным, но сравнительно небольшим размером частиц.

Центробежные распылительные сушилки широко применяются в химической, пищевой, фармацевтической и других отраслях промышленности. Свойства различного сырья, подвергаемого распылительной сушке, существенно различаются, поэтому получаемые продукты предъявляют особые требования к процессу. Соответственно, каждый материал имеет свои особенности не только технологии сушки, но и схемы процесса, конструкции оборудования, рабочих условий и вспомогательных устройств.

Особенности оборудования для центробежной распылительной сушки
1. Высокая скорость распылительной сушки. После распыления жидкого материала площадь его поверхности значительно увеличивается. При контакте с горячим воздухом за короткое время испаряется 95–98% воды, и материал высыхает.
2. Продукт обладает высокой однородностью, хорошей текучестью и растворимостью. Чем выше чистота продукта, тем лучше его качество.
3. Упрощённый производственный процесс и удобное управление. Жидкости с содержанием влаги 40–60% (для специальных материалов — до 90%) можно за один цикл высушить до порошкообразного состояния. После сушки не требуется дробление и просеивание, что сокращает количество технологических операций и повышает чистоту продукта. Размер частиц, насыпную плотность и остаточную влажность можно регулировать в определённых пределах изменением рабочих условий, что обеспечивает удобство управления и контроля.

Область применения
Новые источники энергии: литий-железо-фосфат, титанат лития, натрийсодержащие электродные материалы, PVDF
Химическая продукция: полиоксихлорид алюминия, дисперсные красители, активные красители, органические катализаторы, белая сажа, стиральный порошок, сульфат цинка, силикат и силикат натрия, фторид калия, жидкие отходы растениеводства и др.
Пищевые продукты: аминокислоты, витамины, яичный порошок, костная мука, приправы, белок, сухое молоко, порошок свиной крови, порошок соевого соуса, кофе, чай, глюкоза, сорбат калия, пектин, ароматизаторы и специи, овощной сок, дрожжи, крахмал и др.
Керамика: оксид алюминия, оксид магния, оксид титана, магний-титан, керамика, фарфоровая масса, различные оксиды железа и металлов и др.

Распылительная сушилка — наиболее широко применяемое оборудование для формования и сушки жидких материалов. Она подходит для суспензий, растворов, коллоидных и мутных жидкостей и других видов сырья, распыляемых на мелкие капли в потоке горячего воздуха. Материал ускоренно распыляется под действием центробежной силы и силы тяжести высокоскоростного центробежного распылителя. В процессе падения распылённые капли равномерно смешиваются с сушильным агентом — горячим воздухом, обеспечивая тепло- и массообмен, в результате чего влага испаряется. Распылительная сушилка отличается стабильными свойствами продукта, низкой степенью деградации, непрерывной и автоматизированной работой, а также широкими возможностями регулирования технологического процесса.
