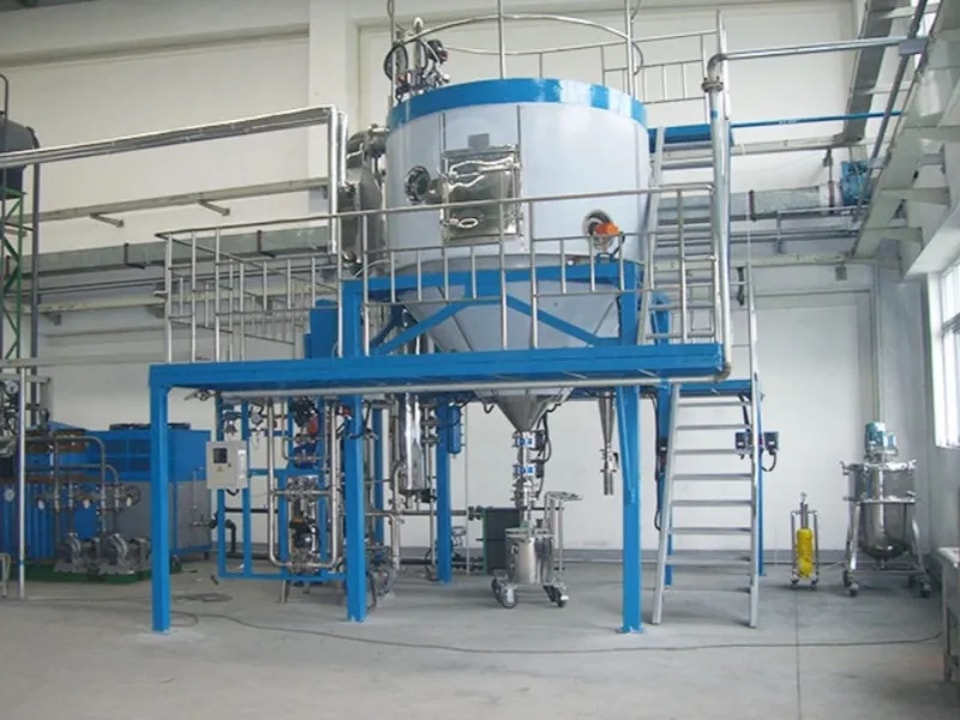

Распылительная сушилка с замкнутым циклом
Применяется для сушки растворов, эмульсий, суспензий и паст, содержащих органические растворители, летучие токсичные и вредные вещества, а также окисляемые материалы, требующие рекуперации растворителя. Сохраняет все преимущества традиционных распылительных сушилок. В процессе работы отсутствует утечка порошка, что обеспечивает почти 100% выход продукта. Рекуперированный растворитель может быть повторно использован после переработки, что значительно снижает производственные затраты.
Широко используется для сушки и грануляции фармацевтических препаратов с органическими растворителями, экстрактов китайских трав и биологических материалов, а также для рекуперации растворителей при производстве нефтяных катализаторов, карбида кремния, продуктов тонкой химии и полимерных материалов.
Распылительная сушилка с замкнутым циклом от Jiangsu Longxin решает проблемы рециркуляции органических растворителей и сушки окисляемых и токсичных материалов. Она повышает степень извлечения материала и обеспечивает безопасное, экологичное и энергосберегающее производство благодаря превосходным техническим характеристикам и дизайну процесса.
Принцип работы

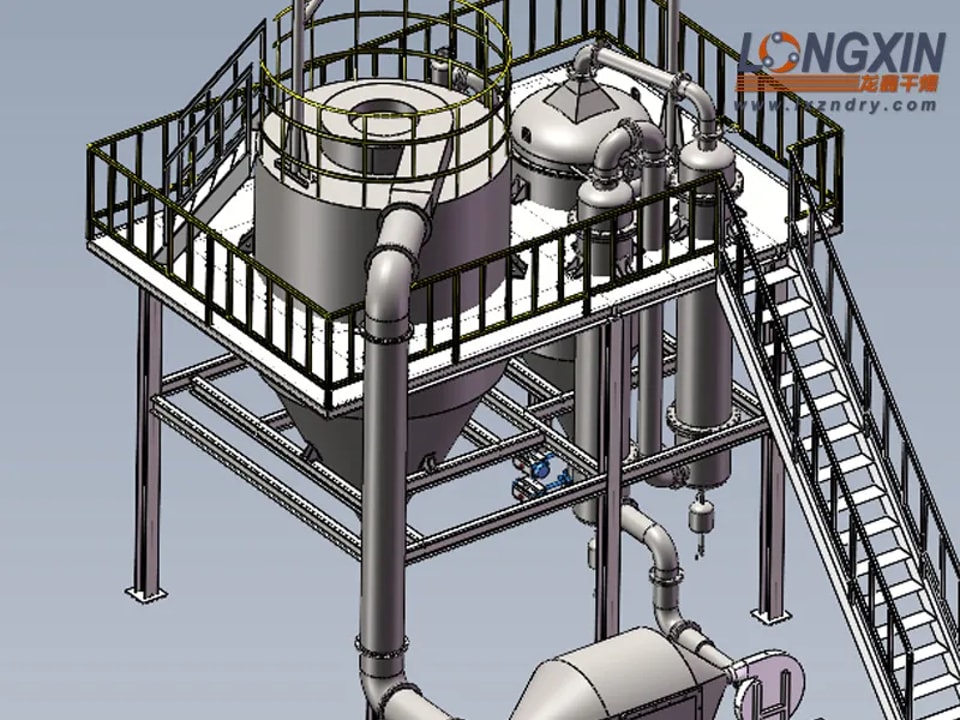

Установка распылительной сушки с замкнутым циклом и инертным газом состоит из системы циркуляции азота, распылительной сушилки, газо-твердофазного сепаратора, азотного пылеуловителя с обратной продувкой, конденсационного устройства рекуперации растворителя и системы нагрева.
Нагретый азот заполняет сушильную башню. Жидкие материалы подаются насосом в центробежный распылитель и диспергируются на мелкие капли. Внутри башни происходит полный теплообмен между каплями и горячим азотом. Жидкие компоненты мгновенно испаряются, а твердый порошок оседает на дно башни и выгружается.
Пары испарившегося органического растворителя уносят остаточную пыль и проходят очистку через циклонный сепаратор и рукавный фильтр. Чистый пар конденсируется в жидкость с помощью конденсатора, после чего следует газожидкостная сепарация для предотвращения уноса жидкости. Очищенный инертный газ повторно нагревается и многократно циркулирует в качестве сушильной среды.
Взрывозащищенная система с замкнутым циклом работает в герметичных условиях с использованием инертного газа, такого как азот. Внутри башни поддерживается избыточное давление. Датчики давления автоматически регулируют подачу азота для стабилизации давления в системе.
Техническое сравнение: распылительная сушилка открытого типа против сушилки с замкнутым циклом
- Система с замкнутым циклом потребляет меньше теплоносителя и отличается высокой энергоэффективностью.
- Она позволяет работать с легковоспламеняющимися, взрывоопасными, окисляемыми и токсичными материалами с органическими растворителями, которые не могут быть обработаны на оборудовании открытого типа, обеспечивая высокую эксплуатационную безопасность.
- Оснащенная специальным блоком рекуперации растворителей, система обеспечивает отличные экологические показатели.
- В сушильных башнях открытого типа поддерживается отрицательное давление, в то время как башни с замкнутым циклом работают под избыточным давлением.
Эксплуатационные характеристики распылительной сушилки с замкнутым циклом
- Уникальная конструкция уплотнения соединений трубопроводов обеспечивает герметичность без утечек при избыточном давлении 10 кПа и высокий тепловой КПД.
- Инертный азот служит сушильной средой для предотвращения отравления, окисления и взрыва. Газ может быть повторно использован после поглощения и удаления влаги.
- Встроенная система конденсации и рекуперации перерабатывает и возвращает в цикл органические растворители. Сушка и удаление растворителя происходят в герметичной азотной среде с высокой степенью безопасности. Полностью закрытая конструкция обеспечивает превосходную степень извлечения материала по сравнению с другими сушилками. Степень извлечения сухого порошка ≥95%, остаточный растворитель ≤2%, что эффективно снижает производственные затраты.
- Высокая скорость сушки. Распыление материала увеличивает площадь поверхности, испаряя 95%–98% влаги в течение 5–40 секунд.
- Перерабатывает растворы с влажностью 40%–60% и производит порошок за один проход. Не требуется дополнительного дробления и просеивания, что упрощает технологический процесс. Готовая продукция отличается хорошей дисперсностью, текучестью и растворимостью, имея правильную сферическую форму.
- Оборудована системами онлайн-мониторинга давления, контроля концентрации кислорода и устройствами безразборной мойки (CIP).
- Управление на базе ПЛК и сенсорного экрана с динамическим отображением процесса. Размер частиц, насыпная плотность и содержание влаги регулируются через рабочие параметры для удобства управления.
Условия применения
Подходит для сушки растворов, эмульсий, суспензий и паст, содержащих органические растворители, летучие токсичные вещества и светочувствительные окисляемые материалы, требующие рекуперации растворителя. Нулевая утечка порошка обеспечивает почти 100% выход продукции. Рекуперированные растворители могут быть использованы повторно для снижения затрат.
Взрывозащищенная центробежная распылительная сушилка с замкнутым циклом применяется в следующих сценариях:
- Необходимость рекуперации растворителя для влажных материалов на основе органических растворителей
- Риски возгорания и взрыва при контакте растворителя с воздухом
- Материалы, склонные к окислению при воздействии кислорода
- Требование стерильной среды сушки во избежание бактериального загрязнения
- Предотвращение загрязнения окружающей среды, вызванного специфическим запахом и токсичными выбросами

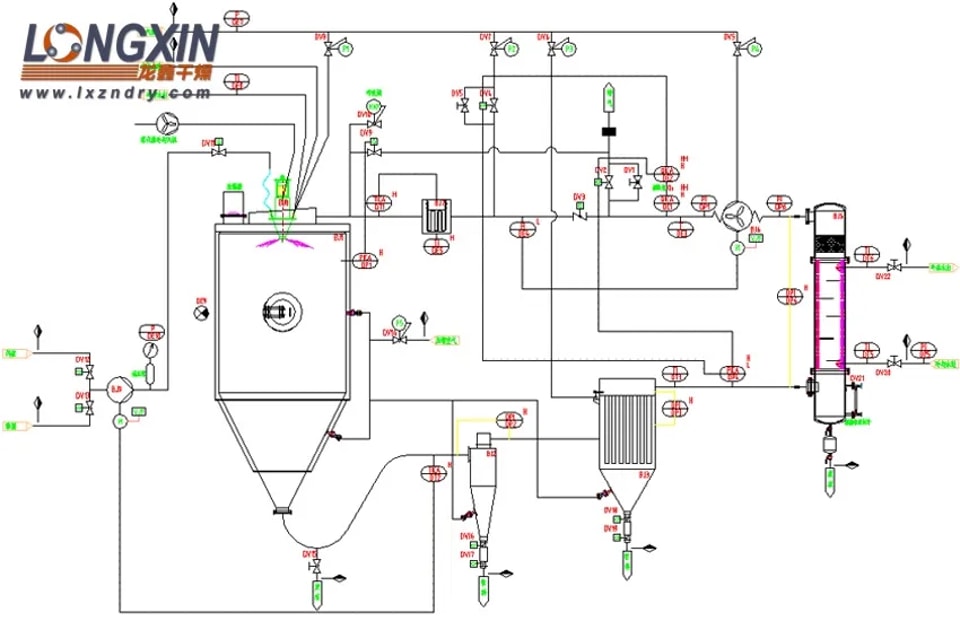

Схема технологического процесса распылительной сушилки с замкнутым циклом BLPG 1 — стандартный тип

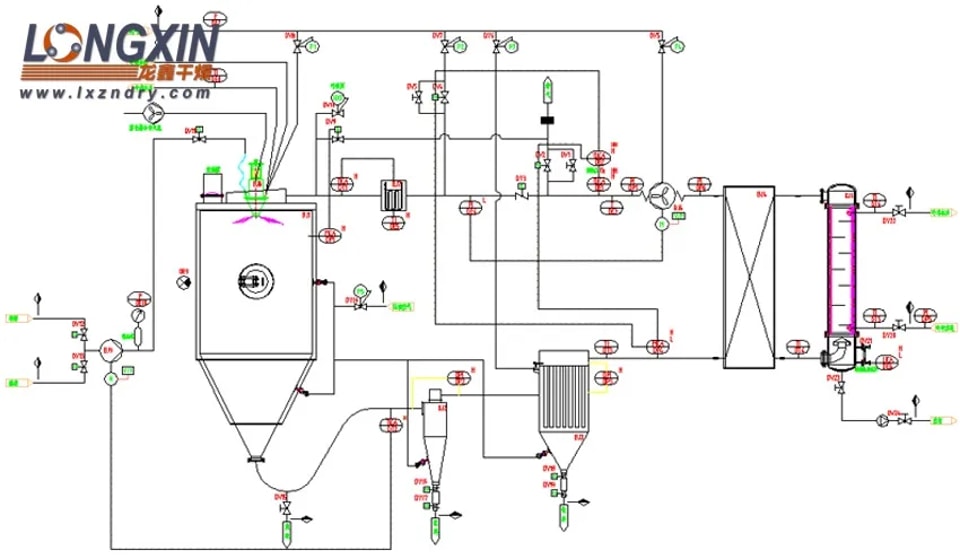

Схема технологического процесса распылительной сушилки с замкнутым циклом BLPG 2 — с блоком рекуперации отработанного тепла
